ACTIVITATS MECANSIMES DE TRANSMISSIÓ

1.Se quiere obtener una rueda dentada receptora de 400 rpm mediante un motor que tiene un engranaje en su eje de 80 dientes y que gira a 100 rpm . Calcula el número de dientes de la receptora .
Z1·W1=Z2 · W2
Z1·400=80 · 100
400Z1=8000

Z1=8000/400
Z1=20

2.Calcula la relación de transmisió de engranatges del dibujo . ¿A qué velocidad girará la rueda de entrada si la salida lo hace a 60 rpm? . Indica el sentido de giro de las ruedas .

Z1·W1=Z2·W2
20·W1=10·600
20W1=600/20 = 30

r=60/20
r=2/1

3.Dado al siguiente mecanismo se pide:
a)Calcula la relación de transmisión.
b)El sistema es multiplicador o reductor.
c)Si la rueda conducida gira a 100 rpm . ¿A cuantas rpm gira la rueda motriz?

Z1·W1=Z2·W2
15·W1=60·1000
15W1=60000
W1=60000/15
W2=4000 rpm
r=4000/1000
r=4/1

Z1·W1=Z2·W2
60·W1=15·1000
60W1=15000/60
W1=250
r=1000/250
r=4

4.Dado el siguiente sistemaa de engranajes , calcula la velocidad de giro del engranaje 2 si el 1 gira a 10 revoluciones por segundo .

Z1·W1=Z2·W2
12·10=6·W2
12·10/6=W2
120/6=W2
20=W2





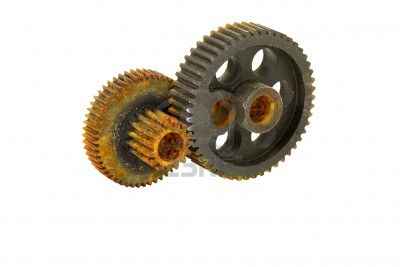

5.Dado el sistema de engranajes de la figura y sabiendo que z=20 , z=40 , z=20 , z=60, y la velocidad de la rueda 1 es n=600 rpm; calcula las velocidades de las ruedas 2, 3 y 4

Z1·W1=Z2·W2
20·600=40·W2
20·600/40=W2
300=W2

Z3·W3=Z4·W4
20·600=60·W4
20·600/60= W4
200=W4
