PLA INCLINAT, TASCÓ I CARGOL

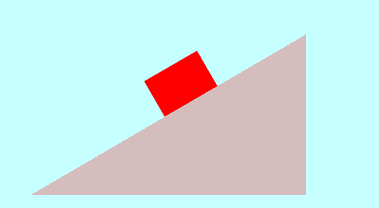

·Pla inclinat
El pla inclinat és una rampa que serveix per elevar càrregues fent menys esforços .
                                                       F · b = R · a

          R= pes de l'objecte
          a= altura
          b= distància recorreguda

·Toscó
El tascó és un pla inclinat doble en el qual la força que s'aplica perpenticular a la base es transmet multiplicada a les cares del tascó .
La força augmenta més quan les cares tenen més longitud i la base menys .

·Cargol
El cargol és un pla inclinat , però enrotllat sobre un cilinde . Quans'aplica pressió i es cargola , es multiplica la força aplicada . Cada filet de la rosca fa de tascó , introduint-se en el material amb poc esforç .

ACTIVITATS
28··Si vull empènyer un cotxe que pesa 8.000 N per una pujada que té 100 m de longitud i 2 m d'altura , podré fer-ho si empenyo amb una força de 300 N?


F·b=R·a
x·100=8000·1
x=8000/100
x=80

F=R/2·3

F=736/2·3

F=122,6N

 F=R/2
F=600/2
F=300N

F=R/4
F=397/4
F=198,5N

ACTIVITATS

26.·Indica la força que cal fer en cadascun dels casos següents :

                    F=100

    F=R/3·2      F=6000:6      F=1000 N

POLITJES I POLISPAST

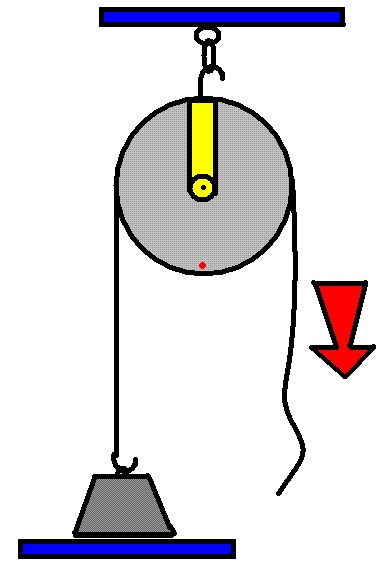

POLITJA
La politja és una palanca de primer grau .Consisteix en una roda de superfície lateral amb forma de canal per on s'introdueix una corda o una corretja .

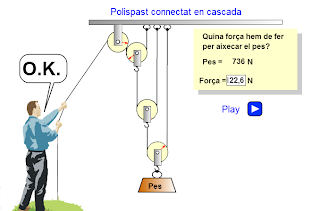

POLISPAST

Un polispast és un conjunt de politges combinades de tal manera que poden elevar un gran pes fent molta poca força .

ACTIVITATS

19. La grua de la figura necessita aixecar una plataforma de sacs de ciment que pesa 5000N. El contrapès és de 10.000N i està posat a 5m de la torre. A quina distància de la torres s'aixecarà la plataforma perquè l'estructura no pateix?

5000·Bf = 10000·5

Bf = 10000·5/5000

Bf = 10m

TIPUS DE PALANQUES

Segons la posició relativa de la força, de la resistència i del punt de suport, les palanques es classifiquen en tres tipus:
Palanca de primer grau.
El punt de suport és entre la força i la resistència .
Depenent de la longitud dels braços , la força serà menys o més gran , menys gran o igual que la resistència .

Palanca de segon grau.
La resistència és entre el punt de suport i la força.
Aquestes palanques tenen avantatge mecànic; és a dir , aplicant poca força es venç una gran resistència.

Palanca de tercer grau.
La força és entre el punt de suport i la resistència .
Aquestes palanques tenen desavantatge mecànic . A canvi d'aplicar molta forçá podem moure ràpidament poca resistència .

Què és la palanca?

La palanca és una màquina simple que és capaç de multiplicar i és simple perquè està formada per pocs elements: una barra rígida i un punt de suport.

ACTIVITATS

19. Si tinc una força de 500N, quanta càrrega seré capaç de transportar al carretó de la figura?

F · Bf = R · Br

                                                                       F = R · Br / Bf
                                                                       F = 100·1/ 2'3
                                                                       F = 43'47N

F · Br = R · Br
500 · 0'6 = R · 0'4
R = 500 · 0'6 / 0'4
R = 750

ACTIVITATS

5··Els electrodomèstics següents disponen d'un transformador reductor de 220 volts a 12 volts a l'interior . Quina potència consumeixen ? Analitza quina intensitat caldria si la línia d'alimentació fos 12 volts en comptes de 220 . Copia i emplena la taula següent a la llibreta .

CORRENT ELÈCTRIC

Consum d'energia

UNITATS D'ENERGIA

TAULA D'ENERGIA

FRASES D'ENERGIA

·Energia mecàmica :assosiada al moviment ( aixecar la motxilla ).

·Energia tèrmica : realacionada amb la temperatura ( escalfar l'aigua )










·Energia química : associada a reaccions químiquistes ( com per exemple la combustió del carbó )










·Energia nuclear : procedent de la desitengració de substàncies radioactives












·Energia radiant : assosiada a radoacions electromagnètiques ( com la llum , les microones , etc ) .









·Energia elèctrica : relacionada amb càrregues elèctriques en moviment .

transformación energètiques

UNITATS D'ENERGIA

L'energia és la capacitat d'un cos o d'un sistema per fer canvis .

 Les unitats d'energia més utilitzades són :

 ·Joule:És la unitat del sistema internacional.Com queés molt petita, se sol utilitzar el kilojoule , que són 1000 joules . Si s'aixequen 100 kg a l'altura d'1 m , es consumeix lkJ.

·Kilocaloria.És una unitat d'energia molt utilitzada en procesos en què intervé la calor Per escalfar un lite d'aigua de 20 a 21 graus necessites 1 kcal.

 ·Kilowatt/hora.És la unitat que es fa servir per mesurar el consum d'energia elèctrica.Si endollem una planxa de 1000 W durant una hora, es consumeix 1 kWh.

2.Si per escalfar el menjar fan falta 1000 kcal quants joules necessitem?4180000 I si fem servir electricitat , quants kWh necessitem? 1,16

FONTS D'ENERGIA

ENERGIA

<iframe src="https://docs.google.com/presentation/embed?id=1iWVUGLkTNO7uBd7BrJKVWEV2lRHC1cGmN94Sm1tsaz4&start=false&loop=false&delayms=3000" frameborder="0" width="480" height="389" allowfullscreen="true" mozallowfullscreen="true" webkitallowfullscreen="true"></iframe>

INTERNET

JCLIC ELECTRICITAT

CIRCUIT DE COMMUTAT

·COMMUTADORS

En ocasions resulten molt útils , ja que al mateix temps que obren un circuit , en tanquen un altre .  En tocar la xapa metàl·lica a A , s'apaga la bombeta i funciona el motor . Si es gira cap  a B , deixa de funcionar el motor i s'encén el llum .

CIRCUIT DE SERIE

El Corrent Elèctric

El corrent elèctric és el moviment dels electrons a través d'un conductor.

MAGNITUD ELÈCTRIQUES
·Voltatge o tensió elèctrica : V
El voltatge mesura aquesta energia per unitat de càrrega , per tant:
El voltatge és l'energia per unitat de càrrega que fa que les unitats circulin pel circuit . Es mesura en volts , V.

Les piles solen ser d'1,5,V,4,5,V, o 9V

·Intensitat : I
La intensitat és la quantitat de càrrega que passa pel conductor en un segon.Es mesura en amperes, A.
·Resistencia : R
La resistència mesura l'oposició que presenten els conductors al pas del corrent.Es mesura en ohms ,

efectes del corrent elèctric

21.···Quin efecte elèctric s'utilitza en cadascun d'aquests aparells?
a) Planxa de vapor - calorífica                                                b) Batedora - mecànica



c) Grua electroimat - magnetic                                   d)Estufa - calorifica



e) Rentadora - mecanica , calorifica                            f) Assecadora - mecanica , calorifica



 g)Cafetera - calorifica                                                          h)Aspiradora







Circuit elèctric : receptors

Les làmpades o bombetes transofermen l'energia elèctrica en altres formes d'energia .

CIRCUIT ELECTRIC

1.Que lamparas se encienden al cerrar el interruptor A y que lamparas se apagan ? Se encineden L1 y apagadas los demas
2.Que interruptor hay que cerrar para que el motor gire ? Hay que cerrar A y B
3.Que lamparas se encienden cuando cerramos los interruptores A y B ? Solamente L1
4.Que interruptores hay que cerrar para que se encienda la lampara L4 ? Hay que cerrar A y C
5.Que interruptores hay que cerrar para que se encienda L3? A , C , D
6.Que interruptores esta siempre encendido ? La lampara L1

CIRCUIT ELÈCTRIC

GENERADORS

Generen electricitat. Transformen l'energia química en energia eléctrica. Tenen un pol positiu i un pol negatiu.

Explica les diferencies entre les fibres seguents

Fibra natural i Fibra química: La natural s'obte de la natura i la química la fabriquen els humans.

Fibra artificial i fibra sintetica: La artificial s'obte de la transformacio de materies naturals i la sintetica de productes derivats de combustibles fòssils.

Llana i Amiant: La llana no es resistent i l'amiant si.

El tissatge

El tissatge és el procés d'elaboració de teixits i peces de roba a partir de fils. - Fils d'ordi: Determinen la llargada i l'amplada de la peça de roba. - Fils de trama: S'entrellaçen transversalment amb els d'ordit.

Tipus de teixits plans

- El tafetà és el lligament més sen

zill. Cada fil de trama passa alternativament per sobre i per sota dels fils d'ordi. - El lligament de sarja fa una mostra en diagonal amb mes o menys relleu i te dret i revès. - El lligament de setí o ras, l'ordit passa per sobre de 4 passades de trama, o a l'inrevés.
